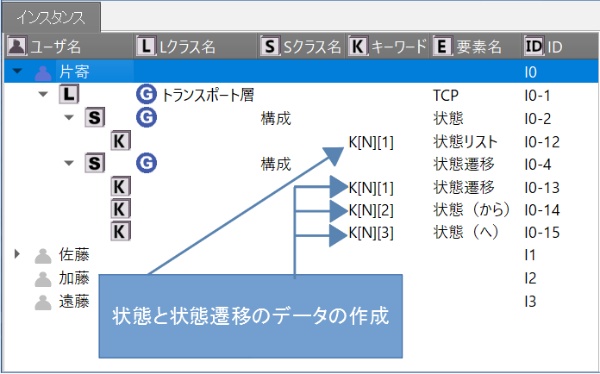

状態遷移ダイアグラムを表示するためには、インスタンスで状態と遷移のキーワードで
    キーワードの データを作成しておく必要があります。　


     例として通信プロトコルTCPの状態遷移情報を設定します。

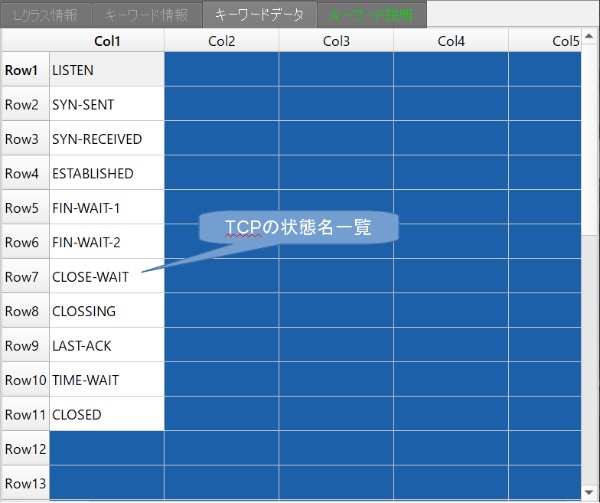

     状態キーワードは下図です。

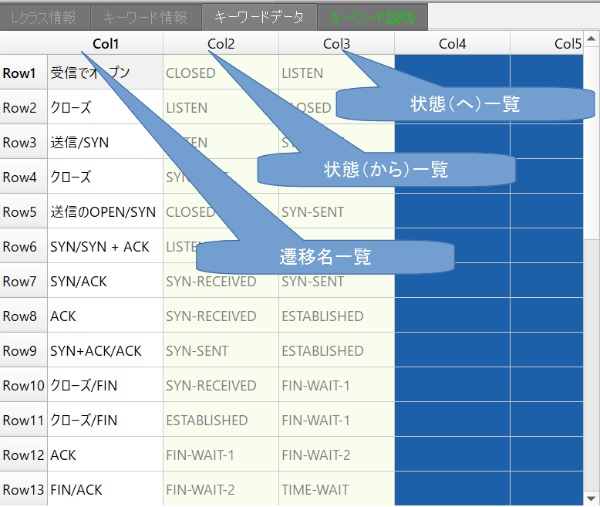

      状態遷移キーワードは


      状態遷移に移動するには、状態遷移タブをクリックします。


      状態遷移画面が表示されます。

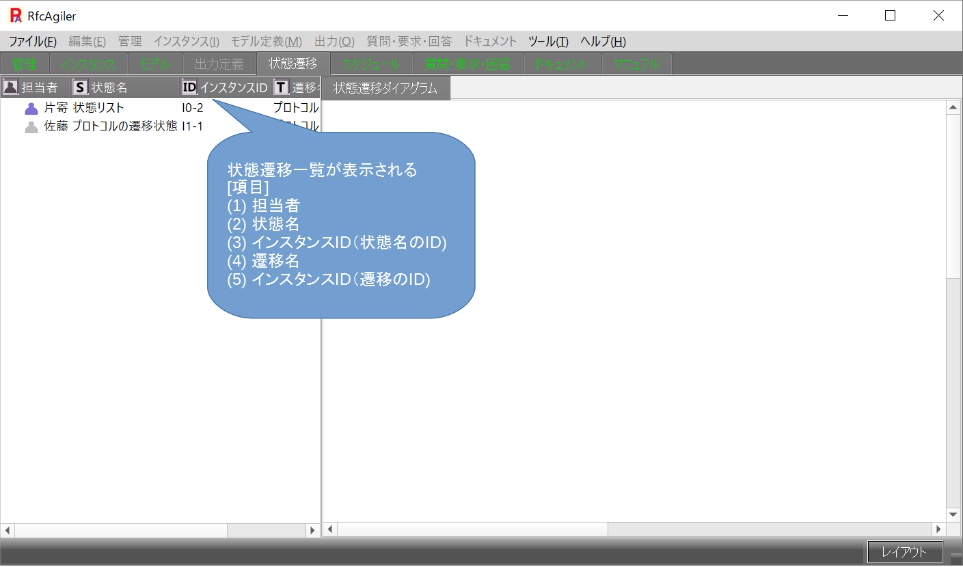

      状態遷移一覧が表示されます。

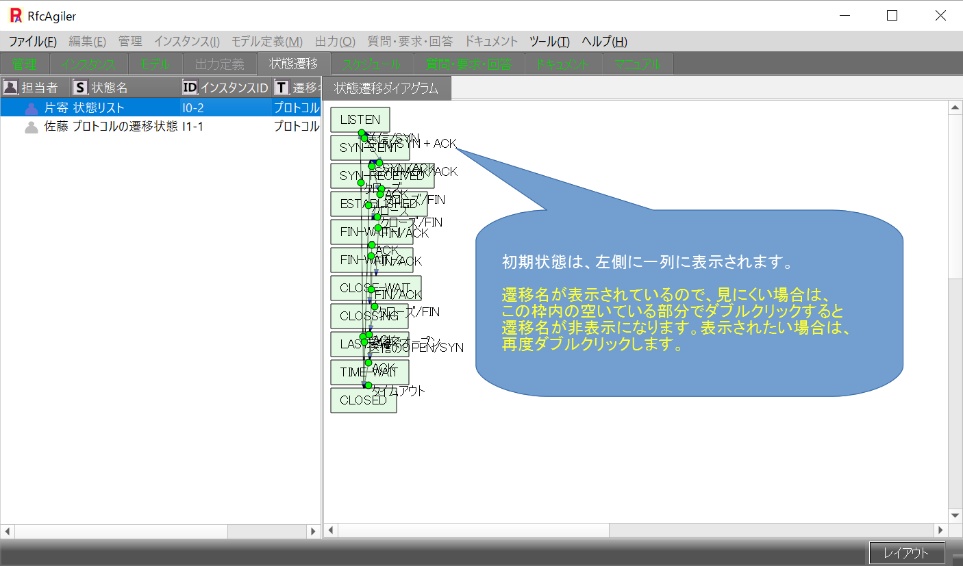

     表示したい状態遷移をクリックすると状態遷移ダイアグラムが表示されます。

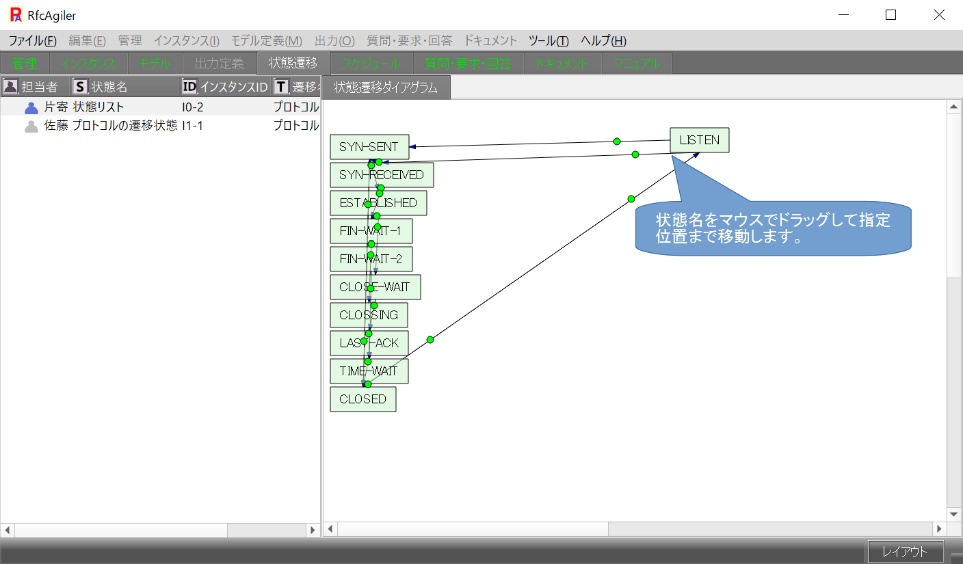

      状態を移動する場合、状態の上でクリックした状態で移動します。
     見やすくするために、ダブルクリックして遷移名を非表示にします。

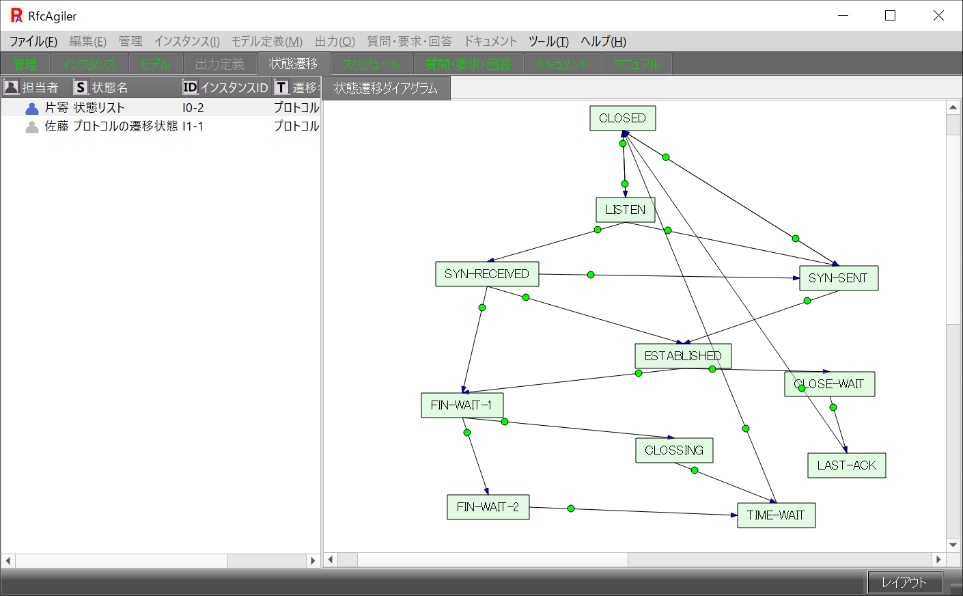

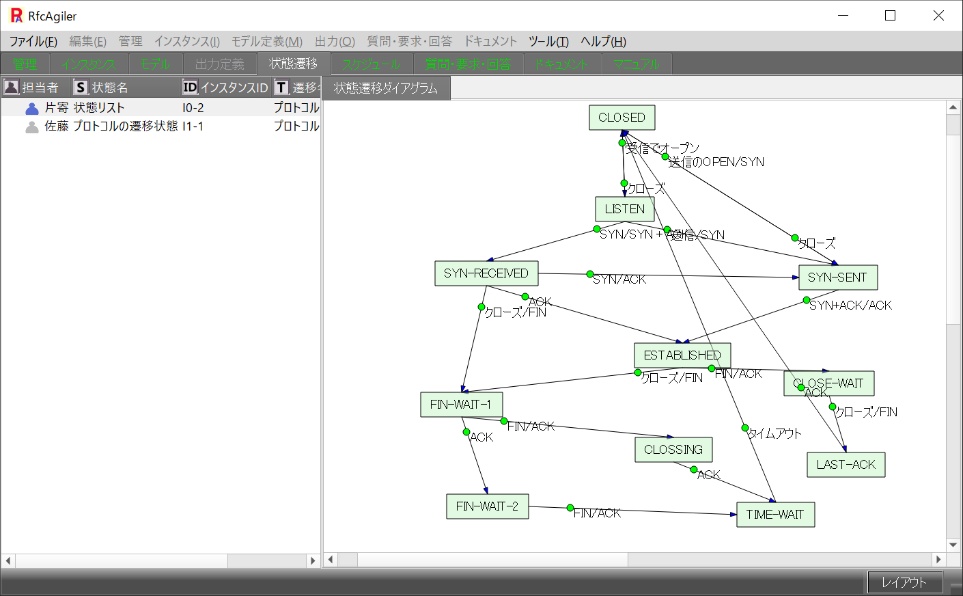

      すべて移動した状態は、次のとおりです。

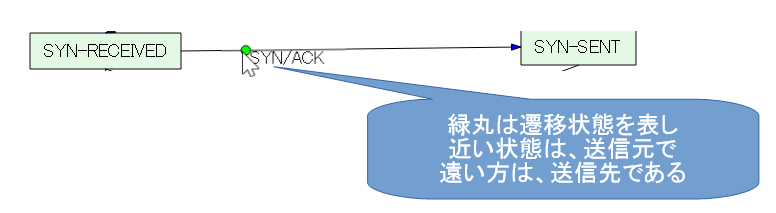

      状態間の遷移の緑丸は下図のとおりです。


      上記は、遷移名：SYN/ACKで送信元がSYN-RECEIVED,送信先がSYN-SENTを表しています。
     状態遷移ダイアグラム内をダブルクリックして遷移名を非表示したのは下図のとおりです。
